Задание воды в GeoWall 8

В 8-ой версии GeoWall(по сравнению с предыдущими версиями) произошли большие изменения, касающиеся задания воды в расчетной схеме.

Первое, о чем нас просили пользователи — возможность задания нескольких слоев воды, в предыдущих версиях программы возможно было задать только один слой.

И эта возможность была добавлена!

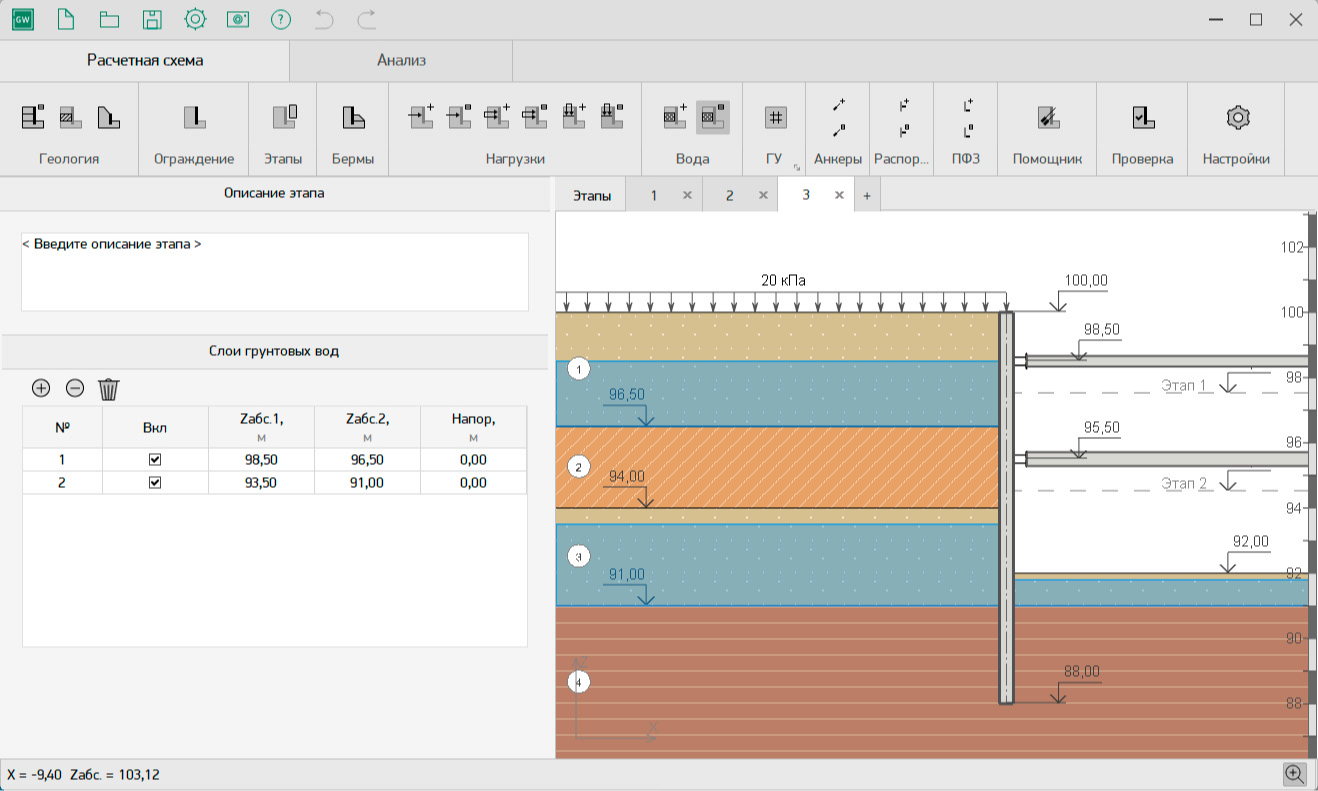

Задание двух слоев воды в GeoWall 8

Следующее изменение — появилось две модели задания воды:

1. Простая модель — предполагается неизменность слоя воды по обе стороны от ограждения, при смещении откопки ниже верхней границы слоя происходит автоматическое понижение уровня воды в котловане;
2. Сложная модель — предполагается независимость водоносных слоев слева и справа от ограждения, имеется возможность определения интервала существования слоя на этапах, слой воды может быть выше дна котлована.

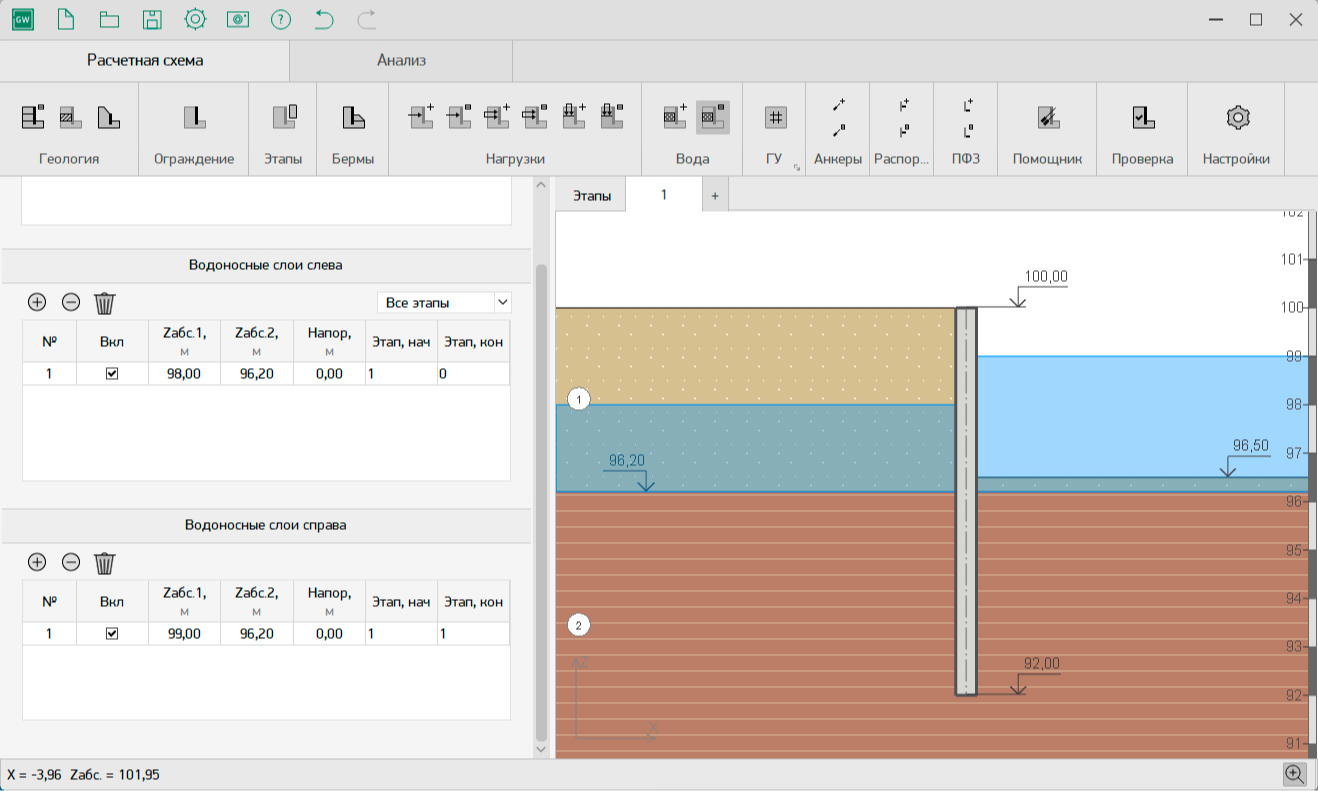

Пример задания слоев воды по «сложной» модели в GeoWall 8

И также была добавлена возможность задания напора воды, чего в предыдущих версиях не было предусмотрено.

Кроме перечисленных новых возможностей, в программе имеется возможность включения эпюр давления воды на ограждение.

Перечисленные возможности продемонстрированы в нашем последнем видео!

Ссылка на Rutube / Ссылка на YouTube

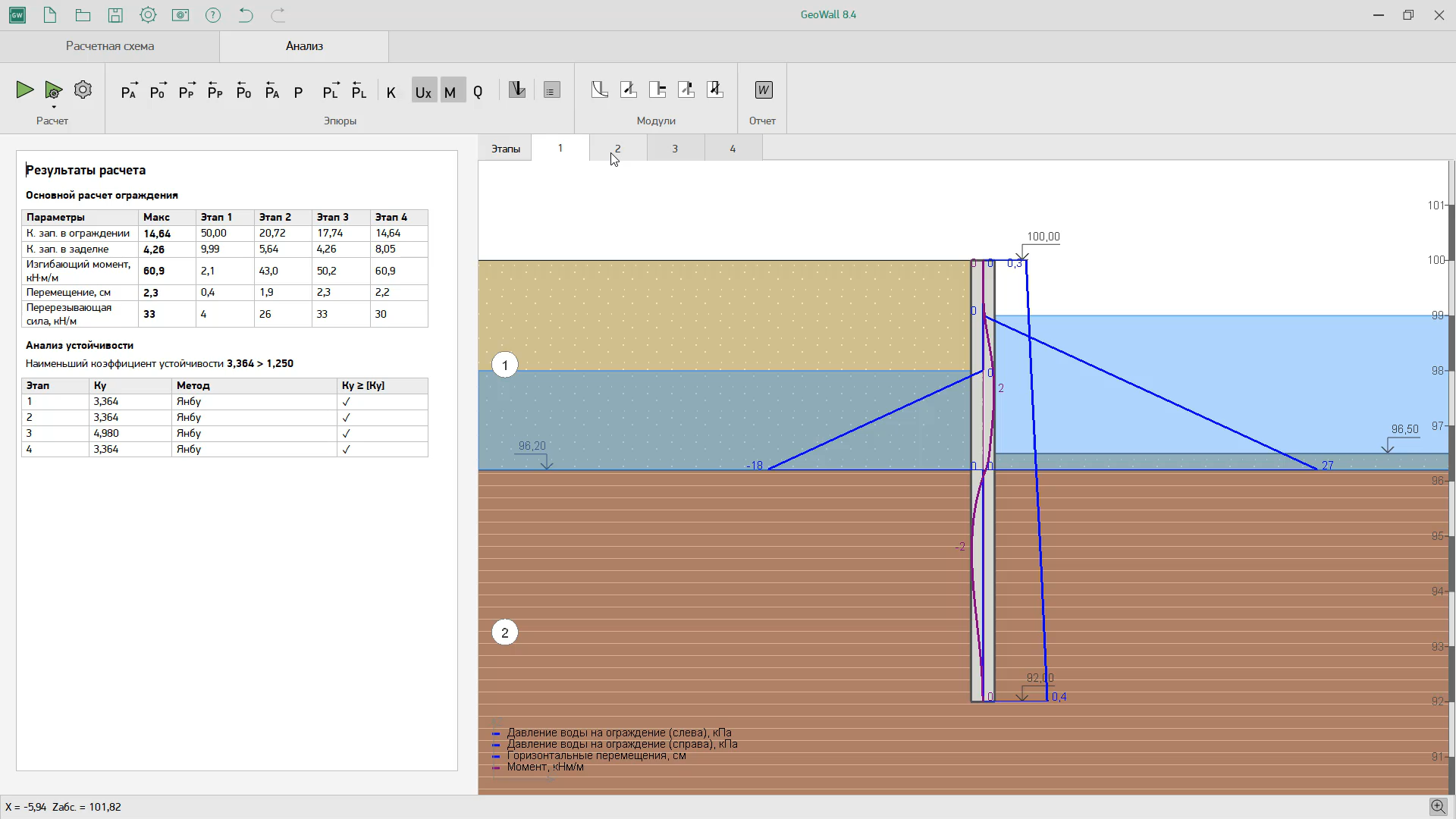

Пример эпюр давления воды на ограждение в GeoWall 8
